Barre lodos de cadena plástica de alta confiabilidad para clarificadores rectangulares.
Sistema de recolección de lodos.
Los barre lodos o rascadores de cadena plástica, son un producto comprobado que ha estado en
el mercado por más de 40 años con miles de instalaciones de norte a sur y de este a oeste en
todos los rincones del mundo.
Le ofrecemos confiabilidad y consistencia con nuestros barre lodos de cadena bien diseñados. Un
producto de rendimiento sólido en el que se realiza un trabajo de desarrollo continuo, para

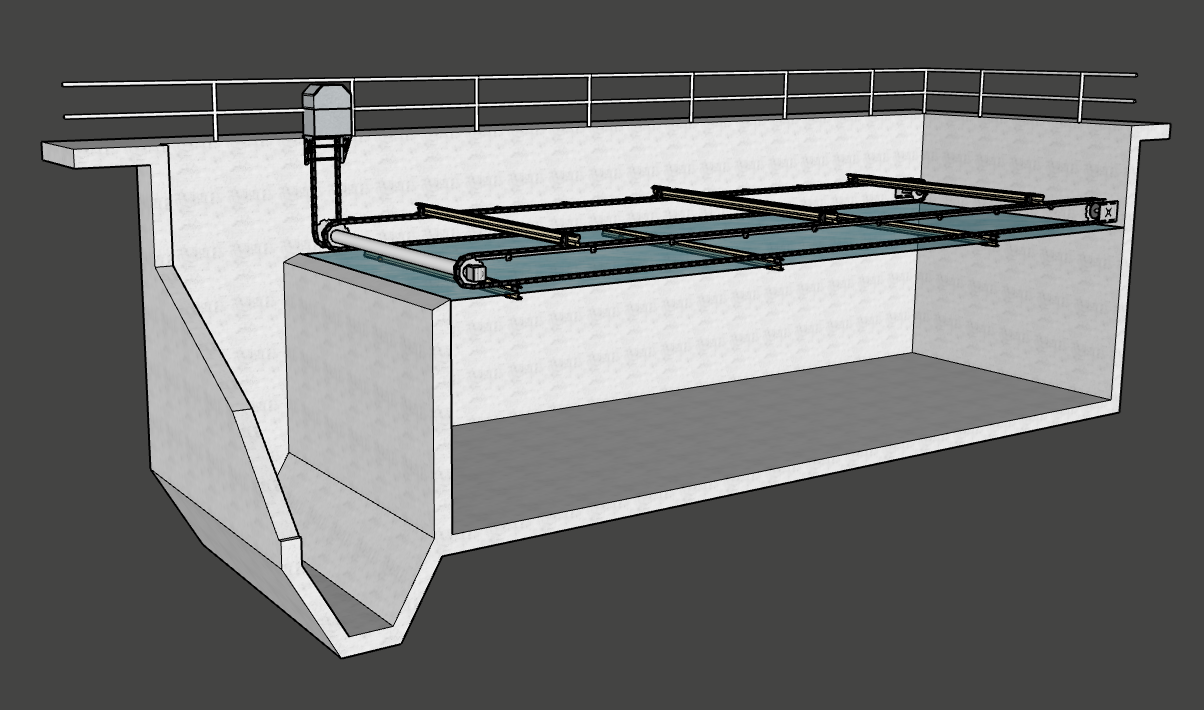

mejorarlos constantemente. Las diferentes configuraciones pueden ajustarse en la recoleccion de lodos y natas. en el link puede verse un video que los muestra brevemente.
Áreas de aplicación :
– Plantas de tratamiento de aguas residuales municipales
– Plantas de tratamiento de aguas residuales industriales
– Plantas de tratamiento de agua potable
– Refinerías
– Plantas de desalinización
– Industrias alimentarias y lácteas
– Fábricas de pulpa y papel.
Barre lodos, Principales componentes

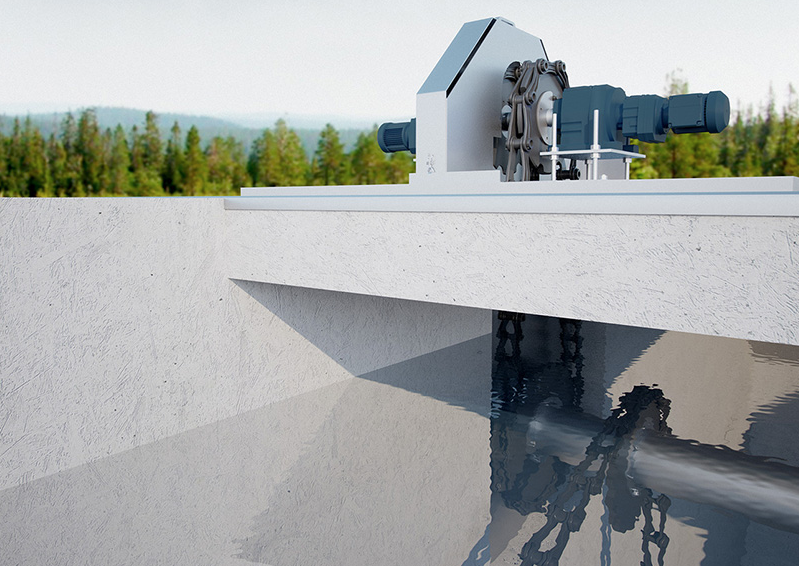

Unidad Motriz.
Consiste en un motor reductor de bajo consumo< 0.25 kw, que está montado en una placa de motor ajustable verticalmente para tensar la cadena de transmisión de potencia. La cadena de transmisión está hecha de resina de acetal y es lubricada por el agua del tanque. Todas las partes móviles están cubiertas y protegidas por una capucha de aluminio de fácil acceso y ligera.
Eje de transmisión.
El eje está diseñado como un tubo de acero inoxidable con bridas soldadas. Los cojinetes del eje de transmisión son cojinetes de plástico esféricos de larga duración y alta resistencia. Son lubricados por el agua del tanque, por tanto, no se necesita lubricación. La división de los piñones (sprockets) permite el mantenimiento sin desmontar el eje de transmisión.
Piñones (sprockets).
Los piñones se fijan con collares en ejes estacionarios de extremo sólido. Los ejes están asegurados en soportes que están soldados y anclados a la pared.
Rasquetas (flights)
El plástico reforzado con fibra de vidrio y el perfil en forma de sigma de las rasquetas las hace más resistente a la corrosión, fuertes y flexible para resistir altas cargas de lodo sin comprometer el funcionamiento seguro. El exclusivo perfil sigma le otorga al rasquetas una gran durabilidad y rigidez que es incomparable. No se necesitan placas de refuerzo o aditivos adicionales. Definimos el perfil de rasqueta adecuado en función de las dimensiones del tanque y la carga de lodo.
Suministramos rascadores a tanques de hasta 10 m de ancho en una sola configuración o 20 m con configuración doble. Los rascadores están equipados con dispositivos para una fijación lo más fuerte posible al eslabón de la cadena. Un numero de rasquetas equipadas con tiras de goma para barrer todo el piso del tanque se define según el proyecto. Nuestras rasquetas están siempre disponibles en stock en varias configuraciones.

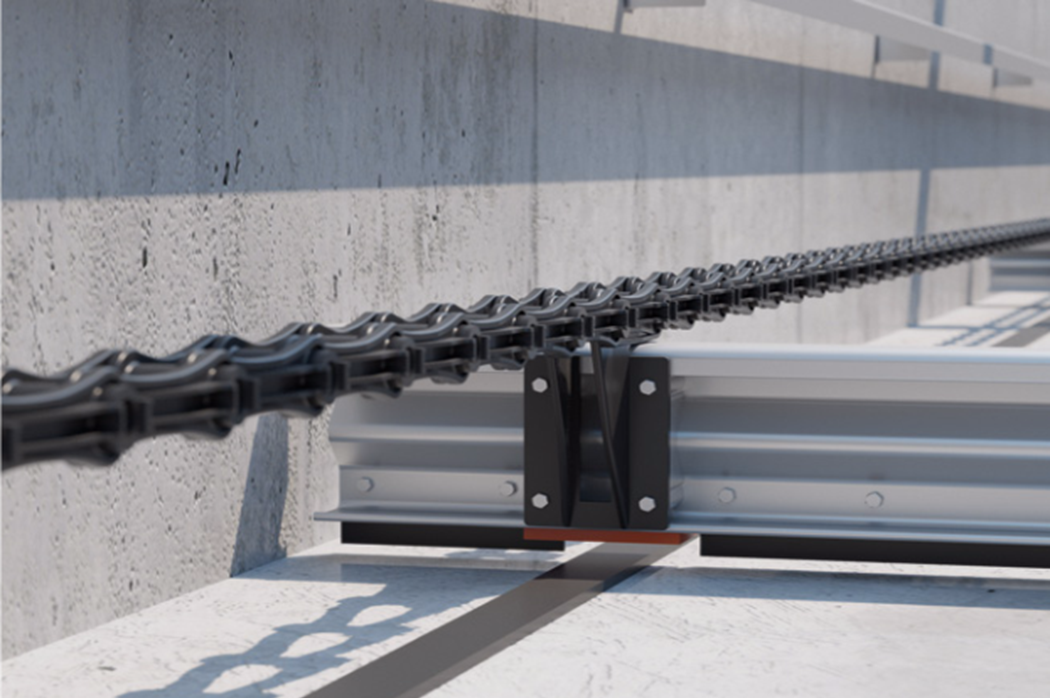

Tiras inferiores y rieles de pared.
Las tiras de deslizamiento de plástico en el piso del tanque y guías de pared de acero inoxidable guían y mantienen las rasquetas en su posición. Partes de desgaste tienen una vida útil > 120 meses, Nuestro diseño hace innecesario el uso de tiras de nylon adicionales en los rieles de la pared, lo que reduce los costos de mantenimiento.
Flexibilidad para todas las diferentes aplicaciones.
La recolección de lodos es fundamental en la sedimentación, de tal manera, que puede afectar la calidad del agua de salida en un sedimentador, es por esto que utilizar un buen sistema de recolección de lodos o sedimentos es crítico para su buen funcionamiento. Nuestras diferentes configuraciones de barre lodos, permiten optimizar los procesos de tratamiento de aguas.
Barrelodos tipo YB
Barrelodos tipo API

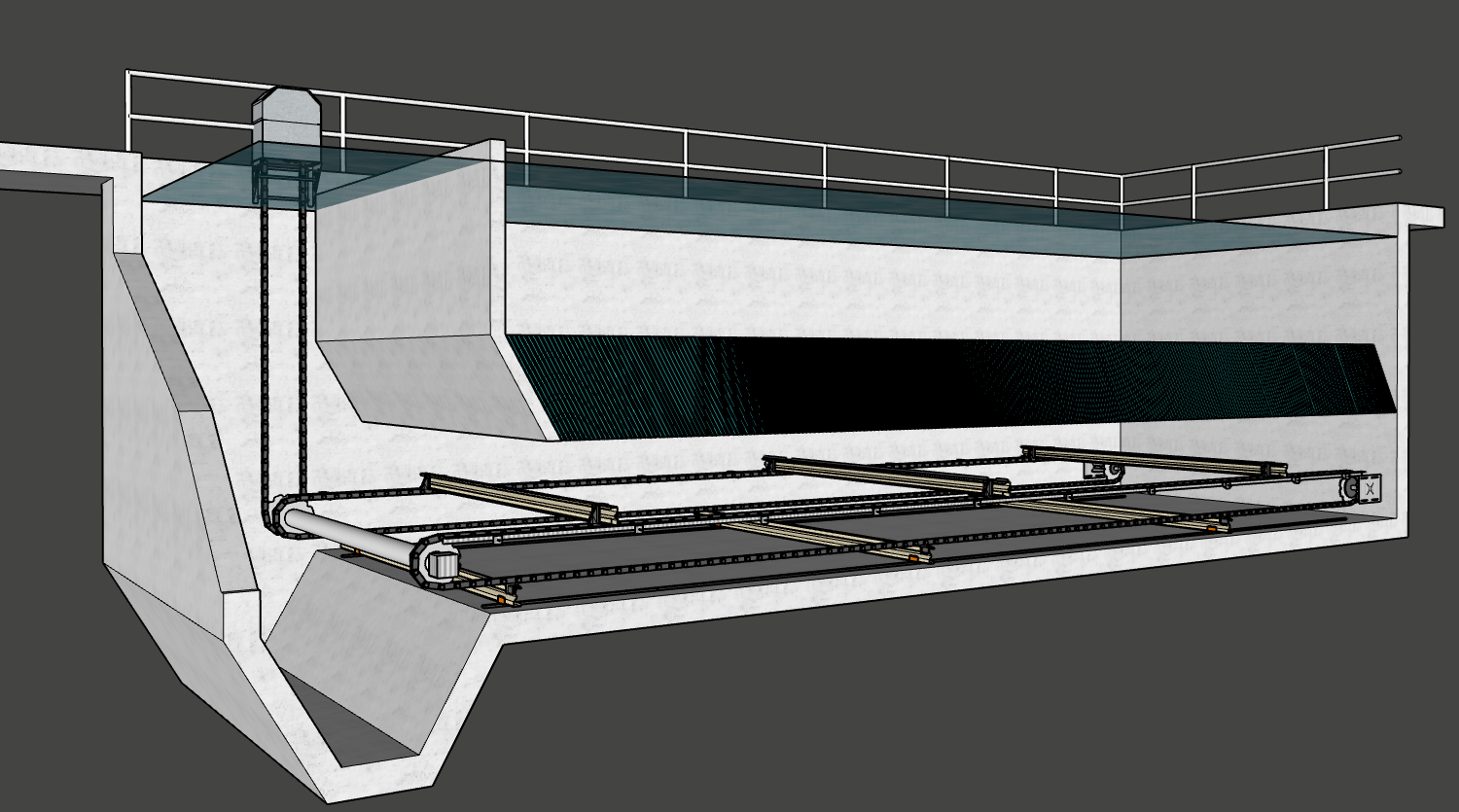

Barrelodos tipo LB

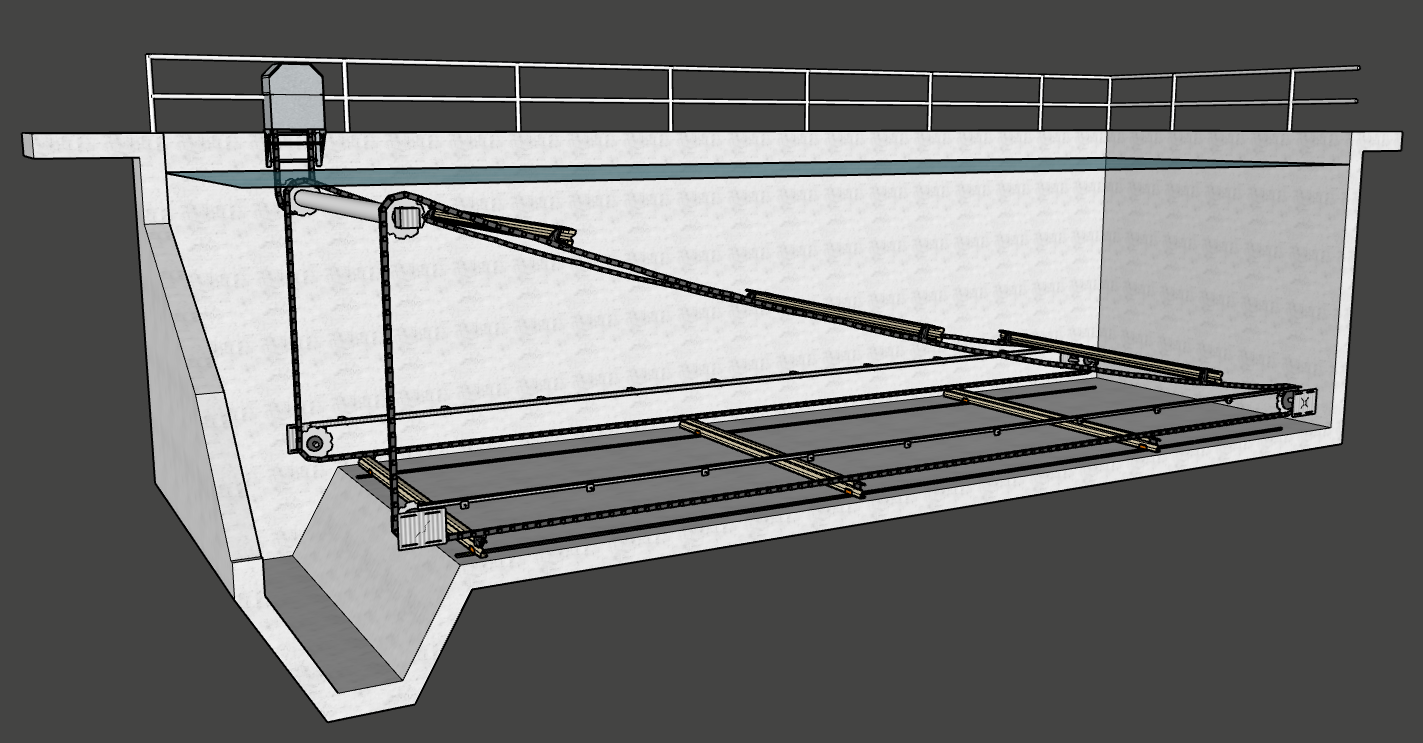

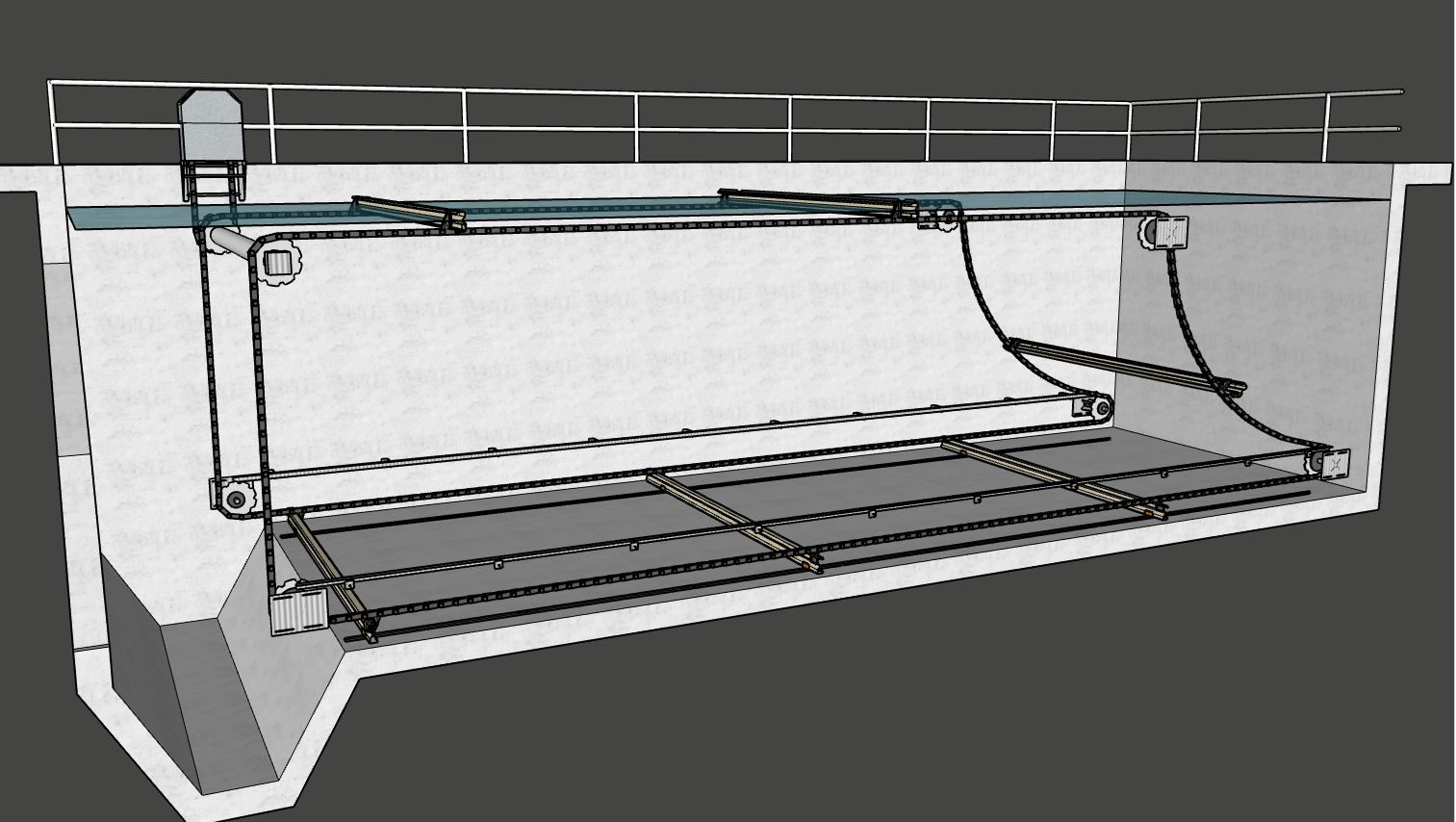

Barrelodos tipo SB
Por favor, use nuestra larga experiencia y KNOW-HOW, Solicite ayuda en el diseño de su clarificador o tanque de sedimentación. (contacto)
